1. Передние инфаркты миокарда.

A. Переднесептальный или передней части межжелудочковой перего­родки (V₁–V₃, реже I, aVL).

Электрокардиографические признаки:

 QS или qrS в сочетании с изменением ST–Т, –T;

отсутствие нарастания зубца R с V₁ по V₃;

 исчезновение зубца q в V₅, V₆ или в I в сочетании со 2-м признаком.

Б. Инфаркт передней стенки левого желудочка (V₃, V₄, а также в А по Небу, I, aVL).

Электрографические признаки:

 QS или Qr, реже qrS, QR, QRs в сочетании с изменениями ST–Т, –T;

B. Инфаркт миокарда переднесептальной области и передней стенки левого желудочка

(с V_1,2–V₄, А по Небу и реже I, aVL).

Электрокардиографические признаки:

Сочетаются признаки переднесептального и переднего инфаркта миокарда.

Г. Переднебоковой инфаркт миокарда (V₃–V₆, I, aVL, II, А и I по Небу).

Электрокардиографические признаки:

 QS или Qr в сочетании с изменением ST–Т.

Д. Переднераспространенный (V_1,2–V₆, I, aVL, II, А и I по Небу).

Электрокардиографические признаки:

Сочетаются признаки переднесептального инфаркта миокарда с переднебоковым. Для передних инфарктов миокарда характерны реципроктные изменения в отведениях III, aVF, D по Небу.

2. Боковые инфаркты миокарда.

A. Инфаркт миокарда боковой стенки (V₅, V₆, I, aVL, II, I по Небу).

Электрокардиографические признаки:

 Qr реже QS или qRS, QrS, qrS в сочетании с изменением ST–Т, –T;

 реципроктные изменения в V₁, V₂ в виде увеличения амплитуды R, +T.

Б. Переднебоковой инфаркт миокарда: см. выше.

B. Заднебоковой инфаркт миокарда: см. задние инфаркты миокарда.

Г. Высокий боковой инфаркт миокарда (aVL, реже I).

Электрокардиографические признаки:

 Qr или QS в сочетании с изменением ST–T, –T.

3. Задние инфаркты миокарда.

A. Заднедиафрагмальный или нижний инфаркт миокарда (III, aVF, II, D по Небу).

Электрокардиографические признаки:

 Qr или QS в сочетании с изменением ST–Т, –T;

 реципроктные изменения в V₁–V₃, V₄, иногда I, aVL, А по Небу.

Б. Заднебазальный инфаркт миокарда (V₇–V₉, D по Небу).

Электрокардиографические признаки:

 Qr или QS в сочетании с изменением ST–T;

 на обычной ЭКГ имеются только реципроктные признаки в виде увеличения амплитуды зубца R в сочетании со снижением ST и +T в отведениях V₁–V₃.

B. Обширный инфаркт миокарда задней стенки (заднедиафрагмальный в сочетании с заднебазальным).

Г. Заднебоковой инфаркт миокарда (III, aVF, II, D по Небу, V₅, V₆, I, aVL, I по Небу, при вовлечении базальных отделов появляются также изменения в отведениях V₇–V₉).

Электрокардиографические признаки:

 Qr, QS или QR в сочетании с изменением ST–Т, –T;

 реципроктные изменения могут быть в V₁–V₃.

4. Циркулярный верхушечный инфаркт миокарда.

(III, aVF, D по Небу, может быть V₇–V₉, а также с V₃ по V₆, I, II, aVL, А и I по Небу)

5. Переднезадний или глубокий перегородочный инфаркт миокарда.

(II, III, aVF, D по Небу, иногда V₇–V₉, V₁–V₄, А по Небу)

На рис. 150, 151 представлены ЭКГ при разной локализации инфарк­та миокарда. Инфаркты миокарда других локализаций (инфаркт сосочковых мышц, правого желудочка, предсердий) встречаются крайне редко и диагностика их с помощью обычной ЭКГ затруднена.

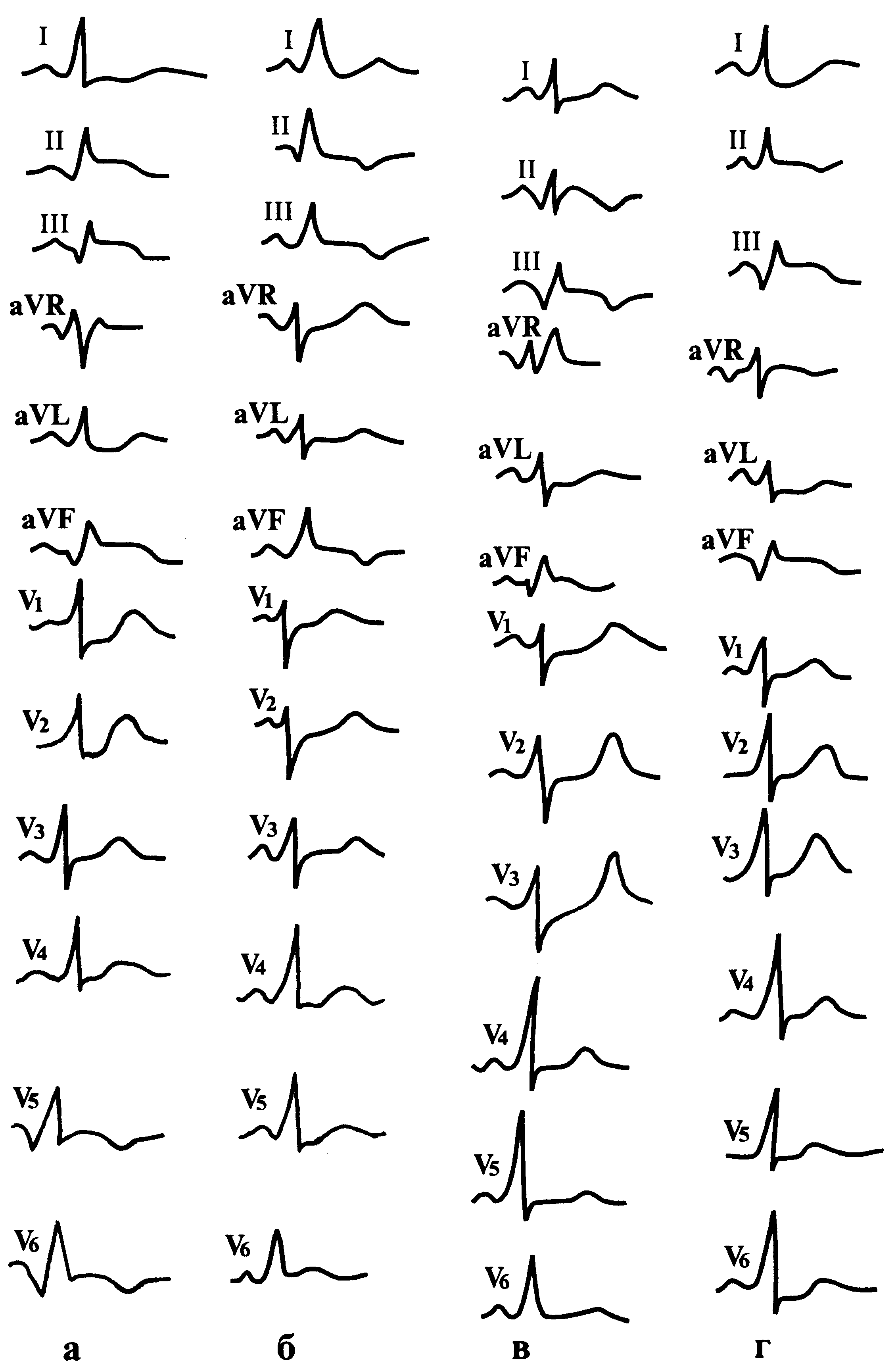

Рис. 150. ЭКГ при передней локализации инфаркта миокарда левого желудочка:

а — при крупноочаговом переднеперегородочном;

б — при крупноочаговом переднебоковом и верхушечном;

в — при трансмуральном переднераспространенном;

г — при мелкоочаговом в области верхушки и переднебоковой стенки.

Рис. 151. ЭКГ при задней локализации инфаркта миокарда левого желудочка:

а — при крупноочаговом распространенном заднем;

б — при мелкоочаговом заднедиафрагмальном;

в — при крупноочаговом заднедиафрагмальном;

г — при крупноочаговом заднедиафрагмальном и заднебазальном.

Инфаркт высоких отделов передней стенки левого желудочка — Электрокардиограмма при ишемической болезни сердца — Практическая электрокардиография — Библиотека доктора — Медкурсор

10 июня 2009

При инфаркте высоких отделов передней стенки патологический зубец Q в отведениях V₁ — V₄ может не выявляться. В этих отведениях обычно отмечаются лишь снижение амплитуды зубца R, иногда инверсия зубца Т. Для диагностики высокого переднего инфаркта миокарда следует регистрировать ЭКГ в грудных отведениях на уровне второго-третьего межреберий (V

2–V₃), где обычно выявляются типичные инфарктные изменения.

Примером электрокардиографической картины «высокого» переднеперегородочного трансмурального инфаркта может служить представленная на рисунке ЭКГ больного 73 лет. В обычных отведениях четких признаков крупноочагового инфаркта нет. Отмечаются расширение зубца Q в отведении aVL, инверсия зубца Т в отведениях I, aVL, V₁ — V₅. В отведениях V₂ – V₄ наблюдаются снижение амплитуды зубца R и небольшой подъем сегмента ST, что заставляет подозревать острый переднесептальный инфаркт.

В высоких грудных отведениях регистрируется типичная картина трансмурального переднеперегородочного инфаркта с распространением на боковую стенку. Инфаркты боковой стенки левого желудочка имеют ряд общих электрокардиографических признаков с передними инфарктами. В связи с этим в некоторых зарубежных руководствах боковой инфаркт рассматривается как вариант инфаркта передней стенки [Schamroth L., 1984, и др.]. При боковом инфаркте характерные изменения желудочкового комплекса (патологический зубец Q, подъем сегмента ST и т. д.) наблюдаются в отведениях I, II, aVL, V

5 – V₇.
Инфаркт высоких отделов боковой стенки может не сопровождаться отчетливыми изменениями желудочкового комплекса в обычных отведениях или проявляется патологическим зубцом Q только в отведении aVL. Диагностике высокого бокового инфаркта способствует регистрация ЭКГ в отведениях V₃ и V₆, где характерные для инфаркта изменения более отчетливы.

Изолированное поражение боковой стенки встречается редко, чаще инфаркт передней или задней стенки распространяется на боковую.

На рисунке приведена ЭКГ больного 67 лет с диагнозом: ишемическая болезнь сердца, острый обширный переднеперегородочный и боковой инфаркт миокарда. На ЭКГ отмечаются патологический зубец Q и резкий подъем сегмента ST в отведениях I, aVL, V

2 — V₆, депрессия сегмента ST в отведениях III, aVR, aVF, политопная экстрасистолия.

«Практическая электрокардиография», В.Л.Дощицин

Читайте далее:

Гипоксия миокарда при стенокардии проявляется изменениями конечной части желудочкового комплекса ЭКГ. При стенокардии зубец Т уплощен или инвертирован (при интрамуральной или субэпикардиальной ишемии). При субэндокардиальной ишемии возможно увеличение амплитуды зубца Т. Более выраженная субэндокардиальная ишемия и повреждение миокарда характеризуются депрессией сегмента ST, который в типичных случаях расположен горизонтально. Изредка при стенокардии имеется подъем сегмента ST…

Для диагностики ишемической болезни сердца используют психоэмоциональные нагрузочные тесты, а также пробы с медикаментозными средствами, вызывающими спазм коронарных артерий; в частности эргометрином, или с препаратами, учащающими сердечный ритм и увеличивающими потребность миокарда в кислороде, например с изупрелом. Для этой цели используют также учащающую предсердную электростимуляцию с помощью пищеводного электрода [Сидоренко Б. А и др., 1984]….

Под инфарктом миокарда понимают «коронарогенный» некроз участка мышцы сердца. Развитию инфаркта, как правило, предшествуют острая ишемия и повреждение миокарда. В остром периоде инфаркта зоны повреждения и ишемии окружают некротический очаг. Электрокардиографические проявления ишемии, повреждения и некроза миокарда зависят от локализации, глубины этих процессов, их давности, размеров поражения и других факторов.    Считается, что острая ишемия…

Некроз миокарда обычно проявляется на ЭКГ изменениями комплекса QRS. Образование некротического очага в миокарде ведет к прекращению электрической активности пораженного участка, что обусловливает отклонение суммарного вектора QRS в противоположную сторону. В результате этого в отведениях с положительным полюсом над некротической зоной выявляются патологически глубокий и широкий зубец Q и снижение амплитуды зубца R, что характерно…

Инфаркты передней стенки левого желудочка В большинстве случаев инфаркт локализуется в миокарде левого желудочка. Инфаркт миокарда правого желудочка встречается значительно реже. В миокарде левого желудочка выделяют переднюю, боковую и заднюю стенки, поражение которых находит отражение в различных отведениях ЭКГ. При крупноочаговых инфарктах передней стенки суммарный вектор возбуждения желудочков направлен в сторону, противоположную очагу некроза, т….

признаки патологии на кардиограмме, изменения показателей, фото

В настоящее время инфаркт миокарда является довольно распространенным заболеванием. Если его начальные проявления спутать со стенокардией, то это может привести к печальному последствию и нередко к летальному исходу. Чтобы избежать подобного развития событий, необходимо как можно скорей вызвать врача. ЭКГ при инфаркте миокарда порой позволяет сохранить жизнь и вернуть жизнь пациента к привычному ритму.

Результативность ЭКГ

Кардиограмма при инфаркте является «золотым стандартом» диагностики. Наибольшая информативность возникает в первые часы после развития патологического очага. Именно в это время в ходе записи особо остро проявляются признаки инфаркта миокарда на ЭКГ в результате прекращения насыщения кровью сердечных тканей.

Пленка, на которую записан результат обследования уже развитой патологии, отражает начальное нарушение кровотока, если, конечно, он не сформировался в период процедуры. Это проявляется измененным сегментом ST в соотношении к линиям различных отведений, что имеет связь с необходимостью для типичного проявления:

• нарушенного сопровождения по сердечной ткани, которое формируется после полнейшего омертвления клеток или их некроза;
• измененного электролитного состава. После инфаркта наблюдается обширное выделение калия.

На оба процесса требуется определенное количество времени. Исходя из чего, инфаркт на ЭКГ проявляется обычно через 2–3 часа после начала инфарктного поражения. Изменения имеют связь со следующими процессами, протекающими в пораженной зоне, в результате чего происходит ее разделение: омертвления миокарда (его некроз), повреждения ткани, которые далее могут перейти в некроз, недостаточное поступление крови, которое при своевременной терапии может закончиться полным восстановлением.

Фото инфаркта миокарда

Признаки инфаркта на ЭКГ над областью сформированной патологической зоны выглядят следующим образом: отсутствие зубца R или значительное его уменьшение высоты, наличие глубокого патологического зубца Q, поднятие над изолинией сегмента S-T, наличие отрицательного зубца Т. В противоположной от инфарктной зоны стороне определяется наличие сегмента S-T, который расположен ниже уровня изолинии.

Важно учитывать, что исходя из размера нарушенного кровотока, его местонахождения относительно оболочки сердечной мышцы, диагностика может регистрировать лишь некоторые из указанных нарушений.

В результате обнаруженные на ЭКГ признаки дают возможность:

• установить наличие инфаркта;
• обнаружить местонахождение области сердца, где произошел инфаркт;
• определить насколько давно возникло инфарктное состояние;
• определиться с дальнейшей тактикой лечения;
• спрогнозировать возможность дальнейших осложнений, риск развития летального исхода.

Как на ЭКГ выглядит инфаркт разного временного периода

Изменения на ЭКГ проявляются в соответствии с тем, сколько времени назад развилась патология. Эта информация крайне важна для дальнейшего лечения. Наиболее яркое отображение встречается у инфарктов, имеющих большой объем пораженной ткани. Во время исследования определяются следующие стадии:

• острый тип заболевания имеет временной промежуток от нескольких часов до 3 дней. На ЭКГ выглядит высоким местонахождением сегмента S-T сравнительно изолинии, расположенной над областью поражения. За счет чего в ходе диагностики невозможно увидеть зубец Т;
• подострая стадия длится от первых суток до 3 недель. На кардиограмме определяется медленным снижением сегмента S-T к изолинии. Если изолиния достигнута сегментом, то данная стадия окончена. Также в ходе процедуры определяется отрицательное Т;
• стадия рубцевания, при которой формируется рубец. Данная стадия длится от нескольких недель до 3 месяцев. В этот период зубец Т постепенно возвращается к изолинии. Он может быть положительным. На ленте определяется увеличенная высота зубца R. При наличии зубца Q, уменьшается его патологический размер.

Как определяется инфаркт разного размера

Во время проведения кардиограммы возможно определение патологических очагов в зависимости от области поражения. При условии его близкого расположения к наружной стенке сердечной ткани развивается инфаркт переднего типа, который может захватить всю стенку кровеносного сосуда. Это нарушит кровоток крупного сосуда. Небольшое поражение затрагивает конец ветвей артерий. Бывают следующие виды патологического поражения.

Крупноочаговый

Бывает двух вариантов. Трансмуральный тип, при котором зона поражения охватывает полностью толщину стенки миокарда. В этом случае на ЭКГ определяется отсутствие зубца R, расширение глубокого зубца Q. В результате распиленного высокого над изолинией сегмента S-T происходит слияние зубца Т с инфарктной зоной. В подостром периоде определяется отрицательный зубец Т.

Крупноочаговое поражение субэпикардиального типа характеризуется расположением пораженной области вблизи наружной оболочки. В этом случае регистрируется уменьшенный зубец R, увеличение и расширение зубца Q. Комплекс S-Т располагается над областью инфарктного поражения, ниже линий других отведений. Отрицательный Т определяется при наличии подострого типа.

Мелкоочаговый

Инфаркт субэндокардиального типа определяется поражением области вблизи внутренней сердечной оболочки. В этом случае ЭКГ покажет сглаживание зубца Т. Интрамуральный характеризуется поражением в мышечном слое. При этом не обнаруживается патологий зубцов Q, R.

Изменение в зависимости от местонахождения патологии

Чтобы обнаружить наличие изменений необходимо установить 12 электродов. Если имеется хоть малейшее предположение на инфарктное состояние, то меньшее количество электродов использовать запрещено. Исходя из нахождения патологического очага, по-разному происходит запись кардиограммы.

Бывает разная локализация патологического очага:

• передний инфаркт характеризует отхождение от правой руки глубокого зубца Q, правой ноги – сегмента S-Т, переходящего в отрицательный зубец Т. Датчики, исходящие от области груди, фиксируют отсутствие зубца R, от правой руки- смещение сегмента S-Т;
• боковой инфаркт представлен изменениями, исходящими от левой руки, правой ноги в виде расширенного зубца Q, повышения сегмента S-Т;
• Q инфаркт характеризуется изменениями, исходящими от грудных электродов в виде значительного возвышения сегмента S-Т, положительного Т;
• задний показывает измененное состояние, исходящие от правой ноги в виде широкого зубца Q, положительного зубца Т, который отмечается деформацией;
• инфаркт межжелудочковой перегородки представлен изменениями от левой руки, грудной области. При этом смещается нижний сегмент S-Т, определяется положительный зубец Т, углубляется Q;
• инфаркт правого желудочка на ЭКГ определяется довольно сложно в результате общего источника кровотока. Его обнаружение нуждается в наложении дополнительных электродов.

Всегда ли можно определить патологию?

Невзирая на высокую результативность метода, имеются некоторые сложности, при которых затрудняется расшифровка в определении инфаркта по электрокардиограмме. К ним относятся лишний вес исследуемого, который влияет на проводимость тока, обнаружение новых рубцов затруднительно при условии наличия рубцовых изменений на сердце, при нарушении проводимости блокады, застаревшие аневризмы сердечной мышцы затрудняют диагностирование новой динамики.

Однако при условии использования современных аппаратов возможно провести автоматические расчеты инфарктного поражения. Если провести суточное мониторирование, то можно отследить состояние больного на протяжении суток. ЭКГ является первым методом обнаружения инфаркта. С его помощью можно своевременно обнаружить патологические очаги, что увеличивает шанс на выздоровление.

Можно ли определить старый инфаркт на экг

Краткая характеристика

ЭКГ при инфаркте миокарда

Инфаркт миокарда – это некроз (омертвение тканей) части сердечной мышцы, который возникает из-за недостаточного поступления кислорода сердечной мышцы вследствие сбоев кровообращения. Именно инфаркт миокарда является главной причиной смертности, на сегодняшний день, и инвалидности людей во всем мире.

Также следует регулярно проходить обследования, для ранней диагностики ухудшения работы сердца. Основная симптоматика:

• одышка;
• боль за грудиной;
• слабость;
• учащенное сердцебиение, перебои в работе сердца;
• тревога;
• сильное потоотделение.

Главными факторами, из-за которых кислород плохо поступает в кровь и течение крови нарушается, являются:

• коронаростеноз (из-за тромба или бляшки остро сужается отверстие артерии, что становится причиной крупноочагового инфаркта миокарда).
• коронаротромбоз (просвет артерии закупоривается внезапно, из-за чего возникает крупноочаговое омертвение стенок сердца).
• стенозирующий коронаросклероз (сужаются просветы некоторых венечных артерий, из-за чего возникают мелкоочаговые инфаркты миокарда).

Провоцирующими инфаркт миокарда состояниями, из-за которых снижается поступления кислорода, могут быть:

• постоянное волнение;
• нервное перенапряжение;
• чрезмерные физические нагрузки;
• оперативное вмешательство;
• перепады в атмосферном давлении.

ЭКГ при инфаркте миокарда проводится с помощью специальных электродов, которые присоединены к ЭКГ — аппарату и которые регистрируют сигналы, подаваемые сердцем. Для обычного ЭКГ достаточно шести датчиков, но для самого подробного анализа функционирования сердца применяются двенадцать отведений.

Инфаркт задних областей желудочка достаточно сложно диагностировать при помощи ЭКГ. В медицинской практике около 50% случаев диагностика не показывает проблемы с задними областями желудочка. Задняя стенка желудочка делится на такие части:

• Диафрагмальный отдел, где находятся задние стеночки, прилегающие к диафрагме. Ишемия в этой части вызывает нижний инфаркт (заднедиафрагмальный инфаркт).
• Базальный отдел (верхние стеночки), прилегающие к сердцу. Ишемия сердца в этой части называется заднебазальным инфарктом.

При нижнем инфаркте показатели ЭКГ меняются следующим образом:

• Третий зубец Q становится большим за третий зубец R на 3 мм.
• Рубцовая стадия инфаркта характеризуется уменьшением зубца Q до половины R (VF).
• Диагностируется расширение третьего зубца Q до 2 мм.
• При заднем инфаркте второй зубец Q возвышается над первым Q (у здорового человека эти показатели обратные).

Стоит отметить, что наличие зубца Q в одном из отведений – это еще не гарантия заднего инфаркта. Он может пропадать и появляется при интенсивном дыхании человека. Поэтому для диагностирования заднего инфаркта проводить ЭКГ несколько раз.

Разновидности сердечных патологий

Сердечная патология способна приобретать различные формы. Электрокардиографическая диагностика инфаркта миокарда способна выявлять следующие виды болезни:

• трансмуральную;
• субэндокардиальную;
• интрамуральную.

Сложность диагностики состоит в том, что значительная часть миокарда не демонстрирует происходящих в нем изменений и только показатели вектора способны указать на них. Субэндокардиальный инфаркт миокарда не относится к мелкоочаговым формам заболеваний.

Он протекает почти всегда обширно. Наибольшую сложность для врачей в исследовании состояния внутреннего органа представляет размытость границ участков пораженного миокарда.

При обнаружении черт субэндокардиального повреждения врачи наблюдают за временем их проявления. Признаки инфаркта миокарда субэндокардиального типа можно считать полноправным подтверждением наличия патологии, если они не исчезают в течение 2 суток. Интрамуральный инфаркт миокарда считается в медицинской практике редкостью.

Чтобы выявить данный тип инфаркта миокарда, требуется еще более длительное наблюдение за состоянием пациента. ЭКГ необходимо выполнять регулярно в течение 2 недель. Одна расшифровка результатов анализа не является полноценным подтверждением или отрицанием предварительного диагноза. Уточнить наличие или отсутствие заболевания возможно только при анализе его признаков в динамике их развития.

В зависимости от симптомов выделяют несколько вариантов инфаркта миокарда:

• Ангинозный – самый распространенный вариант. Проявляется длящейся более получаса и не проходящей после приема лекарства (нитроглицерина) сильной давящей или сжимающей болью за грудиной. Эта боль может отдавать в левую половину грудной клетки, а также в левую руку, челюсть и спину. У больного может появиться слабость, чувство тревоги, страх смерти, сильное потоотделение.
• Астматический – вариант, при котором наблюдается одышка или удушье, сильное сердцебиение. Боли чаще всего не бывает, хотя она может являться предшественницей одышки. Этот вариант развития заболевания характерен для старших возрастных групп и для людей, уже ранее перенесших инфаркт миокарда.
• Гастралгический – вариант, характеризующийся необычной локализацией боли, которая проявляется в верхней области живота. Она может распространяться в область лопаток и в спину. Данный вариант сопровождается икотой, отрыжкой, тошнотой, рвотой. Вследствие непроходимости кишечника возможно вздутие живота.
• Цереброваскулярный – симптомы связаны с ишемией головного мозга: головокружение, обморок, тошнота, рвота, потеря ориентации в пространстве. Появление неврологической симптоматики усложняет постановку диагноза, который абсолютно правильно может быть поставлен в данном случае только при помощи ЭКГ.
• Аритмический – вариант, когда основным симптомом является сердцебиение: ощущение остановки сердца и перебои в его работе. Боли отсутствуют или проявляются незначительно. Возможно появление слабости, одышки, обморочного состояния или других симптомов, обусловленных падением артериального давления.
• Малосимптомный – вариант, при котором обнаружение перенесенного инфаркта миокарда возможно только после снятия ЭКГ. Однако предшествовать инфаркту могут такие слабо выраженные симптомы, как беспричинная слабость, одышка, перебои в работе сердца.

При любом варианте инфаркта миокарда для точного диагностирования следует обязательно делать ЭКГ.

Человеческие органы пропускают слабый ток. Именно это, и позволяет с помощью прибора, который регистрирует электрические импульсы, поставить точный диагноз. Электрокардиограф состоит из:

• приспособления, усиливающего слабый ток;
• приспособления, измеряющего напряжение;
• записывающего устройства на автоматической основе.

Электрический ток в сердечных клетках поступает периодами, это:

• деполяризация. Отрицательный клеточный заряд сердечных мышц заменяется положительным;
• реполяризация. Восстанавливается отрицательный внутриклеточный заряд.

Поврежденная клетка имеет низкую электропроводность, чем здоровая. Именно это и фиксирует электрокардиограф. Прохождение кардиограммы позволяет записать действие токов, которые возникают в работе сердца.

Электрокардиографическая проверка фиксирует три стандартных отведения, усиленных три и грудных шесть. Если есть показания, то еще добавляют отведения, чтобы проверить задние сердечных отделы.

Каждое отведение электрокардиограф фиксирует отдельной линией, что в дальнейшем помогает диагностировать сердечные поражения.В итоге комплексная кардиограмма имеет 12 графических линий, и каждая из них изучается.

На электрокардиограмме выделяются пять зубцов — P, Q,R,S,T, бывают случаи, когда добавляют еще и U. У каждого своя ширина, высота и глубина, а также направлен каждый в своем направлении.

Все эти показатели помогают отличить нормальную работу миокарда от нарушенной, вызванной разными патологиями. Главная особенность электрокардиограммы заключается в выявлении и регистрации важных для диагностики и дальнейшего лечения симптомов патологии.

Анализы при гипертонии: обследование при гипертонической болезни

Высокое артериальное давление достаточно распространенная проблема, особенно среди женщин и мужчин старше 40 лет. Как заболевание повышенное давление проявляется медленно.

Симптомы начинаются со слабости, головокружения, нарушения сна, быстрой утомляемости, онемения пальцев рук, приливов.

Эта стадия продолжается в течение нескольких лет подряд, но пациент может ее игнорировать, списывая симптоматику на банальное переутомление.

На следующем этапе в организме пациента начинаются опасные изменения, которые затрагивают почки, сердце и головной мозг. Если в это время не предпринять серьезных действий, не заниматься лечением, высокое давление станет причиной опасных последствий, вплоть до:

• инфаркта миокарда;
• инсульта;
• летального исхода.

На сегодня гипертоническую болезнь выявляют у многих пациентов, но к ней, к сожалению, не принято относиться серьезно. Как показывает медицинская статистика, примерно 40% людей страдают от высокого давления и это число неуклонно растет.

Существует 2 вида гипертонии: гипертоническая болезнь, симптоматическая артериальная гипертензия. В первом случае пациент страдает хроническим заболеванием сердца и сосудов.

Причины скачков уровня артериального давления – это в первую очередь стресс и постоянные нервные переживания. Чем больше человек переживает, нервничает, тем выше риск повышения давления.

Помимо этого, гипертоническая болезнь развивается у пациентов с генетической предрасположенностью к ней, особенно если более трех близких родственников уже болеют гипертонией. При условии своевременного лечения:

1. заболевание можно контролировать;
2. вероятность опасных осложнений существенно снижается.

Бывает, что перепады давления случаются у абсолютно здорового человека. Однако при этом АД не достигает кризисных отметок и не несет никакой опасности для здоровья и жизни. Но все равно не помешает сдать анализы для исключения проблем.

Диагностировать артериальную гипертензию достаточно просто, если лечащий врач подберет оптимальную схему диагностики. Обязательно проводится ЭКГ при гипертонической болезни.

ЭКГ расшифровывается как «электрокардиография».  Этот метод позволяет регистрировать и изучать электрические поля, которые образовываются во время работы сердца.

Электрокардиография позволяет оценить ритм и частоту сердечных сокращений. При помощи функционального метода диагностики можно выявить аритмию, брадикардию, тахикардию, экстрасистолы, инфаркт миокарда и другие нарушения в работе сердечно-сосудистой системы.

Гипертонией называют болезнь сердечно-сосудистой системы, при которой наблюдается стойкое повышение артериального давление свыше отметки в 140/90 мм.рт.ст. Болезнь может иметь первичную или вторичную патологию.

Значительно чаще встречается первичная форма АГ. Точные причины возникновения недуга медикам достоверно неизвестны. Но углубленное изучение патогенеза болезни позволило врачам сделать вывод, что гипертония зачастую является следствием вторичных патологий ССС, нездорового образа жизни и наследственной предрасположенности.

Артериальная гипертензия, как и любая другая патология сердечно-сосудистой системы, требует комплексной диагностики. Каждому пациенту медик назначает электрокардиографическое исследование. Пройти кардиографию можно практически в любой больнице, как государственной, так и частной.

Чтобы лечащий врач получил точные данные в ходе исследований, пациенту рекомендуется:

1. Накануне обследования оградить себя от стрессов, стараться не нервничать.
2. Перед ЭКГ не курить и не употреблять алкогольные напитки.
3. В день исследования употреблять жидкость в умеренном количестве. Кстати, от употребления кофеиносодержащих напитков (кофе, энергетики, какао, черный или зеленый чай) следует отказаться.
4. Накануне ЭКГ не переедать. В идеале – проходить исследование на голодный желудок.

ЭКГ при гипертонии производится амбулаторно. Кстати, исследование можно проходить даже беременным и кормящим женщинам. Как таковых строгих ограничений к проведению электрокардиографии нет.

Однако есть существенный нюанс. Если у пациента стоит электрокардиостимулятор, то полученные данные в ходе обследования могут быть неточными. Также исказить результаты могут травмы грудной клетки и высокая степень ожирения.

Сама процедура делается в следующем алгоритме:

• Больному нужно раздеться до пояса и оголить голени.
• Далее пациент должен лечь на кушетку (на спину).
• После того медик устанавливает электроды. Они фиксируются в нижней части предплечий и голеней. Фиксация осуществляется при помощи клипс. Предварительно на кожу наносится гель электропроводящий или же накладываются салфетки, которые смачивают в физиологическом растворе.
• С помощью присоски фиксируют электроды на коже грудной клетки. Обычно фиксация производится в 3 точках. Вместо присосок может применяться липкая лента.
• Далее медик подключает электроды к кардиографу. Кстати, есть определенные правила подключения проводов. Так, красный провод присоединяют к правой руке, желтый – к левой руке, зеленый – к левой ноге, черный – к правой ноге. На грудную клетку устанавливают провод белого цвета.
• Медик проводит регистрацию отведения и производит запись электрокардиограммы. В процессе манипуляции пациент должен лежать спокойно, избегать напряжения в мышцах, не разговаривать и ровно дышать. ЭКГ предусматривает запись, как минимум, 4-5 сердечных циклов.

Расшифровка ЭКГ при гипертонии продемонстрирована в таблице ниже.

Степень.

I

II

III

Нарушения.	Органы-мишени не поражаются, поэтому на ЭКГ не видны какие-либо патологические изменения.	На ЭКГ видны изменения, связанные с гипертрофией левого желудочка. Также имеют место быть нарушения проводимости и темпа сердца. Иногда наблюдаются нарушения в циркуляции крови по миокарду.	Может быть выявлена тахикардия, нарушение циркуляции крови по миокарду, нарушение проводимости сердца. Иногда обнаруживается аритмия, нарушения коронарного кровоснабжения, поражения сердечной мышцы.

Какое нужно пройти обследование при высоком давлении? Такой вопрос часто задают медикам пациенты. Во-первых, больному нужно замерять «рабочее» АД. Делается это посредством применения тонометра.

Повышенным считается артериальное давление {amp}gt;140/90 мм.рт.ст. Но на первой стадии гипертонии наблюдаются постоянные скачки АД, поэтому пациенту рекомендуется проводить исследование артериального давления не менее 3 раз в день. Одновременно с давлением следует измерять пульс.

В перечень необходимых диагностических мероприятий входят:

1. УЗИ сердца.
2. Осмотр глазного дна.
3. Лабораторная диагностика. Самые важные анализы при гипертонической болезни: общий анализ крови, анализ крови на наличие белка, биохимический анализ крови, почечные пробы (креатинин, мочевина), определение электролитов в крови, анализ крови на уровень холестерина и триглицеридов, анализ крови на сахар. Если есть подозрения, что у пациента вторичная артериальная гипертензия, следует сдавать анализ крови на катехоламины, альдостерон и ренин.
4. УЗИ почек. Это исследование обязательно назначают при подозрении на вторичную АГ. Ультразвуковое исследование позволяет выявлять размер и структуру почки. Также методика позволяет исключить наличие мочекаменной болезни.
5. Аортография.
6. КТ головы.
7. Холтеровское мониторирование.
8. Дуплексное сканирование сосудов шеи.

Если в ходе обследований медики подтвердили, что пациент страдает от гипертонии, ему назначается соответствующее консервативное лечение. При выборе тактики терапии медик учитывает степень тяжести заболевания.

Полностью устранить ГБ на сегодняшний день невозможно. Консервативное лечение позволяет лишь стабилизировать АД, продлить жизнь пациента, избежать гипертензивных кризов и других осложнений.

Терапия предусматривает:

• Диету. Давление может повышаться вследствие ожирения и несбалансированного рациона, поэтому больному рекомендуется употреблять только полезную пищу – фрукты, овощи, нежирное мясо, рыбу, кисломолочные изделия низкой жирности, каши, овощные супы. От жирных, жареных и острых блюд следует воздержаться. Под запретом различные кофеиносодержание напитки (энергетики, кофе, черный чай, какао).
• Ведение активного образа жизни. Давление может повыситься вследствие гиподинамии, так как при постоянном нахождении в статическом положении нарушается кровоток. Гипертонику рекомендуется заниматься ЛФК, плаванием, скандинавской ходьбой, йогой или просто-напросто совершать пешие прогулки.
• Отказ от курения, алкоголя.
• Прием гипотензивных препаратов. Они подбираются в индивидуальном порядке. Самые эффективные лекарства без синдрома отмены – сартаны (блокаторы рецепторов ангиотензина II). Также при АГ могут назначаться диуретики, антагонисты кальция, бета-1-адреноблокаторы, ингибиторы АПФ, гипотензивные центрального действия, комбинированные гипотензивные препараты. Также пациенту можно принимать биодобавки на растительной основе.

Во вспомогательных целях разрешается использовать народные средства (отвар шиповника, настойку боярышника, травяные сборы, настойку пустырника, чесночно-лимонную смесь).

Также при лечении гипертонии применяется акупунктура. Поклонники нетрадиционной медицины считают, что стимуляция определенных точек на теле позволяет снизить АД, стабилизировать пульс и даже улучшить работу сердечной мышцы.

ЗАДАТЬ ВОПРОС ДОКТОРУ

Email (не публикуется)

Локализация инфаркта миокарда

Экг диагностика инфаркта миокарда позволяет определить локализацию ишемии. Например, он может проявляться в стенках левого желудочка, на передних стенках, перегородках или боковых стенках.

Локализация инфаркта миокарда по ЭКГ:

• Передний инфаркт – поражается артерия LAP. Индикаторы: V1-V4. Отведения: II,III, aVF.
• Задний инфаркт – поражается артерия RCA. Индикаторы: II,III, aVF. Отведения: I, aVF. Боковой инфаркт – поражается артерия Circunflex. Индикаторы: I, aVL, V5. Отведения: VI.
• Базальный инфаркт – поражается артерия RCA. Индикаторы: отсутствуют. Отведения V1,V2.
• Перегородочный инфаркт – поражается aртерия Septal performan. Индикаторы: V1,V2, QS. Отведения: отсутствуют.

Подготовка и процедура

Многие считают, что процедура ЭКГ, не требует особой подготовки. Однако, для более точной диагностики инфаркта миокарда, необходимо придерживаться следующих правил:

1. Стабильный психоэмоциональный фон, пациент должен быть предельно спокоен и не нервничать.
2. Если процедура проходит в утренние часы, следует отказаться от приема пищи.
3. Если пациент курит, перед процедурой желательно воздержаться от курения.
4. Также необходимо ограничить потребление жидкости.

Перед обследованием, необходимо снять верхнюю одежду, и оголить голени. Место крепления электрода специалист протирает спиртом, и наносит специальный гель. Устанавливаются электроды на грудь, щиколотки и руки. Во время процедуры пациент находится в горизонтальном положении. Время проведения ЭКГ составляет примерно 10 минут.

При нормальной работе органа линия имеет одинаковую цикличность. Циклы, характеризуются последовательным сокращением и расслаблением левого и правого предсердий, желудочков. При этом в сердечной мышце совершаются сложные процессы, сопровождаемые биоэлектрической энергичностью.

Сформировавшиеся в разных участках сердца электрические импульсы равномерно разносятся по организму человека и достигают кожных покровов человека, которые и фиксирует аппарат при помощи электродов.

ЭКГ при инфаркте миокарда (фото с расшифровкой)

На кардиограмме при инфаркте выступы выглядят как вогнутые, либо выпуклые линии. В медицинской практике существует несколько видов зубцов, отвечающие за процессы происходящие в миокарде, обозначаются они латинскими буквами.

Выступ Р — характеризует сокращения предсердий, выступы Q R S отображают состояние сократительной функции желудочков, выступ Т фиксирует их расслабление. Зубец R является положительным, зубцы Q S, отрицательные и направлены вниз. Снижение зубца R говорит об патологических изменениях в сердце.

Сегменты — это отрезки прямой линии, соединяющие выступы между собой. Сегмент SТ, расположенный на средней линии считается нормой. Интервал представляет собой определенный участок, состоящий из выступов и сегмента.

Крупно очаговый инфаркт миокарда, на кардиограмме отображается видоизменением комплекса выступов Q R S. Появление патологического выступа Q, свидетельствует об развитие патологии. Показатель Q считается наиболее устойчивым признаком инфаркта миокарда.

Как выглядит обширный инфаркт на кардиограмме? Для крупно очагового ИМ характерна следующая картина:

• зубец R — полностью отсутствует;
• зубец Q — значительно увеличен в ширину и глубину;
• сегмент ST — расположен выше изолинии;
• зубец Т — в большинстве случаев имеет отрицательное направление.

Электрокардиограмма является безопасным методом исследования, а при подозрении на случившийся инфаркт – просто незаменимым. ЭКГ при инфаркте миокарда основывается на нарушении сердечной проводимости, т.е. в определенных участках кардиограммы врач увидит аномальные изменения, которые свидетельствуют об инфаркте.

• при инфаркте у человека нарушается процесс возбуждения кардиомиоцитов, причем происходит это после омертвения клеток;
• в тканях сердца, пораженных инфарктом, нарушается электролитный баланс – калий в значительной степени покидает поврежденные патологий ткани.

Эти изменения дают возможно регистрировать на электрокардиографе линии, являющиеся признаками нарушения проводимости. Развиваются они не сразу, а только лишь через 2-4 часа в зависимости от компенсаторных возможностей организма. Тем не менее, кардиограмма сердца при инфаркте показывает сопутствующие ему признаки, по которым можно определить нарушение работы сердца.

Выглядит инфаркт миокарда на ЭКГ (фото внизу) следующим образом:

• полное отсутствие зубца R или его значительное уменьшение по высоте;
• крайне глубокий, проваливающийся зубец Q;
• приподнятый S-T сегмент над уровнем изолинии;
• наличие отрицательного зубца T.

Электрокардиограмма показывает и различные стадии инфаркта. Инфаркт на ЭКГ (фото в гал.) может быть подострым, когда изменения в работе кардиомиоцитов только начинают появляться, острым, острейшим и на стадии рубцевания.

Также электрокардиограмма позволяет оценить врачу следующие параметры:

• диагностировать сам факт случившегося инфаркта;
• определить область, где произошли патологические изменения;
• установить давность возникших изменений;
• определиться с тактикой лечения больного;
• прогнозировать возможность летального исхода.

Трансмуральный инфаркт миокарда – один из самых опасных и тяжелых видов повреждения сердца. Его еще называют крупноочаговым или Q-инфарктом. Кардиограмма после инфаркта миокарда (фото ниже) с крупноочаговым поражением показывает, что зона отмирания клеток сердца захватывает всю толщины сердечной мышцы.

Изменения на ЭКГ

В ходе проведения исследования проверяют такие особенности и отклонения:

1. Нарушение кровообращения, что приводит к аритмии.
2. Ограничение кровотока.
3. Отказ в работе правого желудочка.
4. Утолщение миокарда – развитие гипертрофии.
5. Нарушение ритма сердца в результате патологической электрической активности сердца.
6. Трансмуральный инфаркт любой стадии.
7. Особенности расположения сердца в груди.
8. Регулярность ЧСС и интенсивность активности.
9. Наличие повреждений структуры миокарда.

Нормальные показатели

Все импульсы сердечного ритма фиксируются в виде графика, где по вертикали отмечены изменения кривой, а по горизонтали исчисляется время спадов и подъемов.

У взрослых людей нормальные показатели здорового сердца таковы:

1. Перед сокращением предсердий будет обозначен зубец Р. Он является определителем синусового ритма.

Он может быть отрицательным и положительным, а длительность такого маркера не более десятой части секунды. Отклонение от нормы может указывать на нарушенные диффузные метаболические процессы.

2. Интервал PQ имеет продолжительность в 0,1 секунды.

Именно за это время синусовый импульс успевает пройти сквозь артиовентикулярный узел.

3. Зубец Т объясняет процессы в ходе реполяризации правого и левого желудочка. Он указывает на стадию диастолы.
4. 0,3 секунды длится на графике процесс QRS, который включает несколько зубцов. Это нормальный процесс деполяризации в момент сокращения желудочков.

Показания исследования при инфаркте

Показатели ЭКГ при инфаркте миокарда очень важны в ходе диагностики заболевания и выявления его особенностей. Диагностика должна быть быстрой, чтобы узнать особенности поражения сердечной мышцы и понять, как реанимировать пациента.

Также может быть поражен нижний отдел левого предсердия, что не позволит крови покидать эту зону. Трансмуральный инфаркт ведет к закупорке сосудов в области коронарного снабжения сердечной мышцы. Определяющие моменты в диагностике инфаркта:

• Точная локализация участка гибели мышцы.
• Период поражающего действия (как долго длится состояние).
• Глубина поражения. На ЭКГ признаки инфаркта миокарда выявляются легко, однако нужно выяснить стадии поражения, которые зависят от глубины очага и силы его распространения.
• Сопутствующие поражения других участков сердечных мышц.

Важно учитывать. Показатели зубцов и в случае блокады пучка Гиса в нижней части, что провоцирует наступление следующей стадии – трансмурального инфаркта перегородки левого желудочка.

При отсутствии своевременного лечения болезнь может перекинуться и на область правого желудочка, поскольку кровоток нарушен, а некротические процессы в сердце продолжаются. Чтобы не произошло ухудшение состояния здоровья, пациенту вводят метаболические и диффузные препараты.

Стадии некроза миокарда

Как вы должны помнить из первой части цикла, на клеточных мембранах нервных и мышечных клеток последовательно происходят два противоположных процесса: деполяризация (возбуждение) и реполяризация (восстановление разности потенциалов). Деполяризация — простой процесс, для которого нужно лишь открыть ионные каналы в мембране клетки, по которым из-за разницы концентраций вне и внутри клетки побегут ионы.

В отличие от деполяризации, реполяризация — энергоемкий процесс, для которого нужна энергия в форме АТФ. Для синтеза АТФ необходим кислород, поэтому при ишемии миокарда в первую очередь начинает страдать процесс реполяризации. Нарушение реполяризации проявляется изменениями зубца T.

При ишемии миокарда комплекс QRS и сегменты ST в норме, а зубец T изменен: он расширенный, симметричный, равносторонний, увеличен по амплитуде (размаху) и имеет заостренную вершину. При этом зубец T может быть как положительным, так и отрицательным — это зависит от расположения очага ишемии в толще сердечной стенки, а также от направления выбранного ЭКГ-отведения.

ПОВРЕЖДЕНИЕ: это более глубокое поражение миокарда, при котором под микроскопом определяются увеличение числа вакуолей, набухание и дистрофия мышечных волокон, нарушение структуры мембран, функции митохондрий, ацидоз (закисление среды) и т.д. Страдает как деполяризация, так и реполяризация. Считается, что повреждение влияет в первую очередь на сегмент ST.

Сегмент ST может смещаться выше или ниже изолинии, но его дуга (это важно!) при повреждении обращена выпуклостью в сторону смещения. Таким образом, при повреждении миокарда дуга сегмента ST направлена в сторону смещения, что отличает ее от многих других состояний, при которых дуга направлена к изолинии (гипертрофия желудочков, блокада ножек пучка Гиса и др.).

НЕКРОЗ: гибель миокарда. Погибший миокард не способен деполяризоваться, поэтому мертвые клетки не могут формировать зубец R в желудочковом комплексе QRS. По этой причине при трансмуральном инфаркте (гибель миокарда на некотором участке по всей толщине сердечной стенки) в этом ЭКГ-отведении зубца R вообще нету, и формируется желудочковый комплекс типа QS.

Если некроз затронул только часть стенки миокарда, формируется комплекс типа QrS, в котором зубец R уменьшен, а зубец Q увеличен по сравнению с нормой. В норме зубцы Q и R должны подчиняться ряду правил, например:

• зубец Q должен всегда присутствовать в V4-V6.
• ширина зубца Q не должна превышать 0.03 с, а его амплитуда НЕ должна превышать 1/4 амплитуды зубца R в этом отведении.
• зубец R должен нарастать по амплитуде с V1 по V4 (т.е. в каждом последующем отведении с V1 по V4 зубец R должен выть выше, чем в предыдущем).
• в V1 в норме зубец r может отсутствовать, тогда желудочковый комплекс имеет вид QS. У людей до 30 лет комплекс QS в норме изредка может быть в V1-V2, а у детей — даже в V1-V3, хотя это всегда подозрительно на инфаркт передней части межжелудочковой перегородки.

Диагностика у больных с блокадами ветвей пучка Гиса

Полная характеристика данной патологии может быть представлена на электрокардиограмме (ЭКГ). На получаемой в результате проведения ЭКГ ленте результаты фиксируются на нескольких графиках, соответствующих трем стандартным отведениям от конечностей (I, II, III), трем усиленным отведениям от конечностей (aVL, aVR, aVF) и шести грудным отведениям (от V1 до V6).

Наличие блокады правой ножки не препятствует выявлению крупноочаговых изменений. А у больных с блокадой левой ножки ЭКГ-диагностика инфаркта очень трудна. Предложено множество ЭКГ-признаков крупноочаговых изменений на фоне блокады левой ножки. При диагностике острого ИМ наиболее информативными из них являются:

1. Появление зубца Q (особенно патологического зубца Q) не менее чем в двух отведениях из отведений aVL, I, v5, v6.
2. Уменьшение зубца R от отведения V1 к V4.
3. Зазубренность восходящего колена зубца S (признак Кабрера) не менее чем в двух отведениях от V3 до V5.
4. Конкордантное смещение сегмента ST в двух и более смежных отведениях.

При выявлении любого из этих признаков вероятность инфаркта 90-100 %, однако эти изменения отмечаются только у 20-30 % больных с ИМ на фоне блокады левой ножки (изменения сегмента ST и зубца Т в динамике наблюдаются у 50 %). Поэтому отсутствие каких-либо изменений ЭКГ у больного с блокадой левой ножки ни в коем случае не исключает возможности инфаркта.

У больных с блокадой левой передней ветви признаками крупноочаговых изменений нижней локализации являются:

1. Регистрация во II отведении комплексов типа QS, qrS и rS (зубец r {amp}lt; 1,5 мм, часто зазубрен).
2. Зубец R во II отведении меньше, чем в III отведении.

Наличие блокады левой задней ветви, как правило, не затрудняет выявление крупноочаговых изменений.

Трансмуральный инфаркт ЭКГ

Стадию трансмурального инфаркта специалисты делят на 4 этапа:

• Острейшую стадию, которая длится от минуты до нескольких часов;
• Острую стадию, которая длится от часа до двух недель;
• Неострую стадию, которая длится от двух недель до двух месяцев;
• Рубцовую стадию, которая наступает по истечении двух месяцев.

Если при повторном обследовании у больного продолжается подъем сегмента «ST», то это говорит о том, что у него развивается аневризма левого желудочка. Таким образом, трансмуральный инфаркт характеризуется наличием зубца Q, движением «ST» в сторону изолинии и зубца «Т», расширяющегося в отрицательной зоне.

Сложности при электрокардиографии

Сложность заключается в следующем:

1. Лишний вес пациента может повлиять на проведение сердечного тока.
2. Определить новые рубцы инфаркта миокарда тяжело, если уже на сердце рубцовое изменение.
3. Нарушенная проводимость полной блокады, в этом случае тяжело диагностировать ишемию.
4. Застывшие сердечные аневризмы не фиксируют новую динамику.

В современных палатах стоит кардиомониторное наблюдение и имеет звуковой сигнал тревоги, это позволяет врачами замечать измененные сердечные сокращения. Окончательный диагноз ставится специалистом по результатам электрокардиограммы, клинических проявлений.
